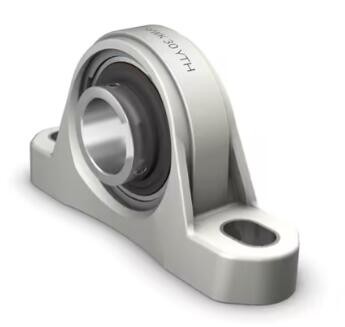

SYHK 1. Uned Bloc Bearing Ball YTA-Pillow
| Cydymffurfio â'r safon |
ISO gyda gwyriadau dimensiwn ffin |
| Pwrpas penodol |
Ar gyfer ceisiadau bwyd a diod |
| Deunydd, tai |
Cyfansawdd ar gyfer Llinell Fwyd SKF |
| Selio, dwyn |
Sêl a flinger ar y ddwy ochr |
| Selio math, dwyn |
Cyswllt, lluosog |
| Selio, uned |
Clawr diwedd dewisol |
| Gorchuddio |
Beryn wedi'i orchuddio â sinc |
Dimensiynau
| d |
25.4 mm |
Diamedr tyllu |
|---|---|---|
| d1 |
≈33.74 mm |
Diamedr ysgwydd y cylch mewnol |
| A |
32 mm |
Lled sylfaen |
| A1 |
22 mm |
Lled uchaf |
| A5 |
26 mm |
Lled gan gynnwys clawr diwedd |
| B |
34.1 mm |
Lled y cylch mewnol |
| B1 |
34.1 mm |
Lled dwyn cyffredinol |
| B4 |
5 mm |
Pellter o ddyfais cloi ochr wyneb i ganolfan edau |
| H |
36.5 mm |
Uchder y ganolfan sedd sfferig |
| H1 |
16 mm |
Uchder traed |
| H2 |
70.5 mm |
Uchder cyffredinol |
| J |
105.5 mm |
Pellter rhwng bolltau atodiad |
| J |
uchafswm.111 mm |
Pellter rhwng bolltau atodiad |
| J |
min.100 mm |
Pellter rhwng bolltau atodiad |
| L |
134 mm |
Hyd cyffredinol |
| N |
12 mm |
Diamedr twll bollt atodiad |
| N1 |
17.5 mm |
Hyd y twll bollt atodiad |
| s1 |
19.8 mm |
Pellter o ddyfais cloi wyneb ochr i ganolfan raceway |
Data cyfrifo
| Graddfa llwyth deinamig sylfaenol | C |
14 kN |
|---|---|---|
| Sgôr llwyth sefydlog sylfaenol | C0 |
7.8 kN |
| Terfyn llwyth blinder | Pu |
0.335 kN |
| Cyfyngu ar gyflymder |
4 300 r/mun |
|
|
Cyfyngu ar gyflymder gyda goddefgarwch siafft h6 |
Mowntio gwybodaeth
| Gosod sgriw | G2 |
1/}4-28 UNF |
|---|---|---|
| Maint allwedd hecsagonol ar gyfer sgriw gosod |
3.175 mm |
|
| Argymhellir trorym tynhau ar gyfer sgriw gosod |
4 N·m |
|
| Diamedr a argymhellir ar gyfer bolltau ymlyniad, mm | G |
10 mm |
| Diamedr a argymhellir ar gyfer bolltau ymlyniad, modfedd | G |
0.375 i mewn |
Nodweddion Unedau Bloc Bearing Ball Pillow
Mae unedau dwyn pêl bloc gobennydd yn gydrannau mecanyddol cadarn sydd wedi'u cynllunio i gynnal siafftiau a hwyluso symudiad cylchdro llyfn. Yn greiddiol iddynt, mae'r unedau hyn yn cynnwys dwyn sydd wedi'i leoli o fewn bloc mowntio solet, sy'n aml wedi'i wneud o haearn bwrw neu ddur. Mae gan y bloc hwn siâp gwahanol sy'n caniatáu ei osod yn hawdd ar wyneb gwastad, a dyna pam yr enw "bloc clustog". Mae'r dwyn ei hun fel arfer yn dwyn pêl rhigol dwfn, sy'n darparu galluoedd cludo llwythi echelinol rheiddiol a chymedrol uchel. Mae dyluniad y bloc gobennydd yn cynnwys nodweddion fel dwyn wedi'i selio neu ei gysgodi i atal halogiad rhag baw a lleithder, yn ogystal ag i gadw iro. Daw'r unedau â thyllau wedi'u drilio ymlaen llaw i'w gosod, gan wneud y gosodiad yn syml. Yn ogystal, mae llawer o unedau bloc gobennydd yn cynnwys galluoedd hunan-alinio, sy'n gwneud iawn am fân gamliniadau siafftiau ac yn lleihau'r risg o fethiant dwyn cynamserol.
Cymwysiadau Unedau Bloc Bearing Ball Pillow
Mae unedau dwyn pêl bloc gobennydd yn gydrannau amlbwrpas a ddefnyddir ar draws ystod eang o gymwysiadau diwydiannol. Fe'u canfyddir yn gyffredin mewn offer gweithgynhyrchu, megis cludwyr, lle maent yn cefnogi siafftiau cylchdroi ac yn sicrhau gweithrediad llyfn. Mewn peiriannau amaethyddol, mae'r unedau hyn yn helpu i weithrediad effeithlon amrywiol offer fferm, o gynaeafwyr i systemau dyfrhau. Maent hefyd yn hanfodol yn y diwydiant modurol, lle maent yn cynnal cydrannau fel siafftiau echel a systemau gyrru. Mae cymwysiadau nodedig eraill yn cynnwys peiriannau tecstilau, lle maent yn cynnal perfformiad cyson o dan amodau cyflymder uchel, ac yn y diwydiant mwyngloddio, lle maent yn cefnogi offer dyletswydd trwm sy'n gweithredu mewn amgylcheddau garw. Mae eu haddasrwydd a'u dibynadwyedd yn eu gwneud yn anhepgor mewn unrhyw leoliad lle mae symudiad cylchdro yn hanfodol.
Manteision Unedau Bloc Bearing Ball Pillow
Prif fantais unedau dwyn pêl bloc gobennydd yw eu gallu i ddarparu cefnogaeth a pherfformiad dibynadwy tra'n gymharol hawdd i'w gosod a'u cynnal. Mae eu hadeiladwaith cadarn yn sicrhau gwydnwch a hirhoedledd hyd yn oed mewn amodau anodd, sy'n lleihau amser segur ac yn lleihau costau cynnal a chadw. Mae nodwedd hunan-alinio llawer o unedau bloc gobennydd yn caniatáu iddynt ddarparu ar gyfer camliniadau siafft, sy'n gwella eu sefydlogrwydd gweithredol ac yn ymestyn eu bywyd gwasanaeth. Yn ogystal, mae dyluniad caeedig yr unedau hyn yn amddiffyn y Bearings rhag halogion, gan leihau'r tebygolrwydd o ddifrod a chynnal perfformiad cyson. Mae argaeledd gwahanol feintiau a chyfluniadau hefyd yn golygu y gellir eu teilwra i gyd-fynd ag amrywiaeth o gymwysiadau, gan eu gwneud yn ddewis amlbwrpas i lawer o ddiwydiannau. Ar y cyfan, mae unedau dwyn pêl bloc gobennydd yn cynnig cyfuniad o gryfder, rhwyddineb defnydd, a gallu i addasu sy'n cyfrannu at eu mabwysiadu'n eang a'u heffeithiolrwydd mewn nifer o gymwysiadau.
| RHIF. | d[mm] | A[mm] | H[mm] | H2[mm] | J[mm] | L[mm] |
| P2B 015-TF-AH | 23.813 | 38.1 | 36.51 | 70.64 | 104.78 | 139.7 |
| P2B 015-TF | 23.813 | 38.1 | 36.51 | 70.64 | 104.78 | 139.7 |
| P2B 014-TF-AH | 22.225 | 38.1 | 36.51 | 70.64 | 104.78 | 139.7 |
| P2B 014-TF | 22.225 | 38.1 | 36.51 | 70.64 | 104.78 | 139.7 |
| P2B 014-RM | 22.225 | 38.1 | 36.51 | 70.64 | 104.78 | 139.7 |
| P2B 014-FM | 22.225 | 38.1 | 36.51 | 70.64 | 104.78 | 139.7 |
| DUP 205 K/H | 20 | 38 | 36.5 | 70.5 | 105 | 139.5 |
| UCP 205/H | 25 | 38 | 36.5 | 70.5 | 105 | 139.5 |
| UCP 205-16 | 25.4 | 38 | 36.5 | 70.5 | 105 | 139.5 |
| UCP 205-15 | 23.812 | 38 | 36.5 | 70.5 | 105 | 139.5 |
| UCP 205-14 | 22.225 | 38 | 36.5 | 70.5 | 105 | 139.5 |
| UCP 205 | 25 | 38 | 36.5 | 70.5 | 105 | 139.5 |
| SYHK 25 YTH | 25 | 32 | 36.5 | 70.5 | 105.5 | 134 |
| SYHK 25 YTA | 25 | 32 | 36.5 | 70.5 | 105.5 | 134 |
| SYHK 15/16 YTA | 23.813 | 32 | 36.5 | 70.5 | 105.5 | 134 |
| SYHK 1. YTH | 25.4 | 32 | 36.5 | 70.5 | 105.5 | 134 |
| SYHK 1. YTA | 25.4 | 32 | 36.5 | 70.5 | 105.5 | 134 |
| SYK 25 TR | 25 | 32 | 36.5 | 71 | 105.5 | 134 |
| SYK 25 TF | 25 | 32 | 36.5 | 71 | 105.5 | 134 |
| SYJ 25 TF | 25 | 38 | 36.5 | 70 | 102.5 | 140 |
| SYJ 25 KF | 20 | 38 | 36.5 | 70 | 102.5 | 140 |
| SYJ 1. TF | 25.4 | 38 | 36.5 | 70 | 102.5 | 140 |
| SY 7/8 TF | 22.225 | 36 | 36.5 | 70 | 102 | 130 |
| SY 25 WF | 25 | 36 | 36.5 | 70 | 102 | 130 |
| SY 25 WDW | 25 | 36 | 36.5 | 70 | 102 | 130 |
| SY 25 TR | 25 | 36 | 36.5 | 70 | 102 | 130 |
| SY 25 TF | 25 | 36 | 36.5 | 70 | 102 | 130 |
| SY 25 LF | 25 | 36 | 36.5 | 70 | 102 | 130 |
| SY 25 FM | 25 | 36 | 36.5 | 70 | 102 | 130 |
| SY 15/16 TF | 23.813 | 36 | 36.5 | 70 | 102 | 130 |
