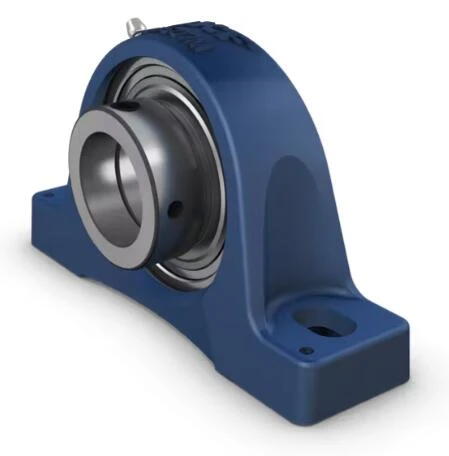

SY 1.11/16 FM-Pillow Bloc Uned Bearing Ball

Mae unedau dwyn pêl bloc gobennydd (plymer) yn cynnwys dwyn mewnosod wedi'i osod mewn amgaead haearn bwrw y gellir ei bolltio i arwyneb cynnal. Mae'r amrywiad hwn wedi'i fwriadu i'w ddefnyddio mewn cymwysiadau lle mae cyfeiriad cylchdroi yn gyson. Mae ganddo gylch mewnol cul ac yn cael ei gloi ar y siafft gan goler cloi ecsentrig, gan ei gwneud yn hawdd i mount.StrongReady i mountLubricated a selio bearingDyluniwyd ar gyfer cylchdroi mewn un cyfeiriadAccommodate camliniad cychwynnol statig

Anfon ymchwiliad

Sgwrs Nawr

Cyflwyniad Cynnyrch

Cydymffurfio â'r safon	ISO
Pwrpas penodol	Ar gyfer ceisiadau trin deunydd
Deunydd, tai	Haearn bwrw
Selio, dwyn	Sêl ar y ddwy ochr
Selio math, dwyn	Cyswllt, safonol
Selio, uned	Clawr diwedd dewisol
Gorchuddio	Heb

Dimensions - SY 1.11/16 FM

Dimensiynau

d	42.863 mm	Diamedr tyllu
d₁	≈ 56.8 mm	Diamedr ysgwydd y cylch mewnol
d₂	62 mm	Diamedr allanol y cylch cloi
A	48 mm	Lled sylfaen
A₁	32 mm	Lled uchaf
A₅	26.5 mm	Stand allan o'r clawr diwedd
B	30.2 mm	Lled y cylch mewnol
B₁	43.7 mm	Lled dwyn cyffredinol
B₄	6.75 mm	Pellter o'r ddyfais cloi ochr wyneb i ganolfan edau
H	54 mm	Uchder y ganolfan sedd sfferig
H₁	21 mm	Uchder traed
H₂	107 mm	Uchder cyffredinol
J	143.5 mm	Pellter rhwng bolltau atodiad
J	uchafswm.152 mm	Pellter rhwng bolltau atodiad
J	min.135 mm	Pellter rhwng bolltau atodiad
L	187 mm	Hyd cyffredinol
N	14 mm	Diamedr twll bollt atodiad
N₁	22.5 mm	Hyd y twll bollt atodiad
s₁	32.7 mm	Pellter o gloi dyfais ochr wyneb i ganolfan raceway

Twll edafeddog
R_G	1/}4-28 UNF	Edau tai ar gyfer y ffitiad saim
R₁	4 mm	Safle echelinol yr edefyn tai
R	45 gradd	Safle onglog yr edefyn tai

Gosodiad saim
D_N	6.5 mm	Diamedr sffêr pen gosod saim
SW_N	7 mm	Maint allwedd hecsagonol ar gyfer y ffitiad saim
G_N	1/}4-28 SAE-LT	Edau gosod saim

Pinnau hoelbren
J₆	173 mm	Pellter pinnau hoelbren
J₇	17 mm	Gwrthbwyso echelinol o binnau hoelbren
N₄	4 mm	Diamedr a argymhellir ar gyfer pinnau hoelbren

Data cyfrifo

Graddfa llwyth deinamig sylfaenol	C	33.2 kN
Sgôr llwyth sefydlog sylfaenol	C₀	21.6 kN
Terfyn llwyth blinder	P_u	0.915 kN
Cyfyngu ar gyflymder		4 300 r/mun
		Cyfyngu ar gyflymder gyda goddefgarwch siafft h6

Mowntio gwybodaeth

Gosod sgriw	G₂	3/}8-24 UNF
Maint allwedd hecsagonol ar gyfer sgriw gosod		4.763 mm
Argymhellir trorym tynhau ar gyfer sgriw gosod		16.5 N·m
Diamedr a argymhellir ar gyfer bolltau ymlyniad, mm	G	12 mm
Diamedr a argymhellir ar gyfer bolltau ymlyniad, modfedd	G	0.5 i mewn

Nodweddion Unedau Bloc Bearing Ball Pillow

Mae unedau dwyn pêl bloc gobennydd yn gydrannau mecanyddol cadarn sydd wedi'u cynllunio i gynnal siafftiau a hwyluso symudiad cylchdro llyfn. Yn greiddiol iddynt, mae'r unedau hyn yn cynnwys dwyn sydd wedi'i leoli o fewn bloc mowntio solet, sy'n aml wedi'i wneud o haearn bwrw neu ddur. Mae gan y bloc hwn siâp gwahanol sy'n caniatáu ei osod yn hawdd ar wyneb gwastad, a dyna pam yr enw "bloc clustog". Mae'r dwyn ei hun fel arfer yn dwyn pêl rhigol dwfn, sy'n darparu galluoedd cludo llwythi echelinol rheiddiol a chymedrol uchel. Mae dyluniad y bloc gobennydd yn cynnwys nodweddion fel dwyn wedi'i selio neu ei gysgodi i atal halogiad rhag baw a lleithder, yn ogystal ag i gadw iro. Daw'r unedau â thyllau wedi'u drilio ymlaen llaw i'w gosod, gan wneud y gosodiad yn syml. Yn ogystal, mae llawer o unedau bloc gobennydd yn cynnwys galluoedd hunan-alinio, sy'n gwneud iawn am fân gamliniadau siafftiau ac yn lleihau'r risg o fethiant dwyn cynamserol.

Cymwysiadau Unedau Bloc Bearing Ball Pillow

Mae unedau dwyn pêl bloc gobennydd yn gydrannau amlbwrpas a ddefnyddir ar draws ystod eang o gymwysiadau diwydiannol. Fe'u canfyddir yn gyffredin mewn offer gweithgynhyrchu, megis cludwyr, lle maent yn cefnogi siafftiau cylchdroi ac yn sicrhau gweithrediad llyfn. Mewn peiriannau amaethyddol, mae'r unedau hyn yn helpu i weithrediad effeithlon amrywiol offer fferm, o gynaeafwyr i systemau dyfrhau. Maent hefyd yn hanfodol yn y diwydiant modurol, lle maent yn cynnal cydrannau fel siafftiau echel a systemau gyrru. Mae cymwysiadau nodedig eraill yn cynnwys peiriannau tecstilau, lle maent yn cynnal perfformiad cyson o dan amodau cyflymder uchel, ac yn y diwydiant mwyngloddio, lle maent yn cefnogi offer dyletswydd trwm sy'n gweithredu mewn amgylcheddau garw. Mae eu haddasrwydd a'u dibynadwyedd yn eu gwneud yn anhepgor mewn unrhyw leoliad lle mae symudiad cylchdro yn hanfodol.

Manteision Unedau Bloc Bearing Ball Pillow

Prif fantais unedau dwyn pêl bloc gobennydd yw eu gallu i ddarparu cefnogaeth a pherfformiad dibynadwy tra'n gymharol hawdd i'w gosod a'u cynnal. Mae eu hadeiladwaith cadarn yn sicrhau gwydnwch a hirhoedledd hyd yn oed mewn amodau anodd, sy'n lleihau amser segur ac yn lleihau costau cynnal a chadw. Mae nodwedd hunan-alinio llawer o unedau bloc gobennydd yn caniatáu iddynt ddarparu ar gyfer camliniadau siafft, sy'n gwella eu sefydlogrwydd gweithredol ac yn ymestyn eu bywyd gwasanaeth. Yn ogystal, mae dyluniad caeedig yr unedau hyn yn amddiffyn y Bearings rhag halogion, gan leihau'r tebygolrwydd o ddifrod a chynnal perfformiad cyson. Mae argaeledd gwahanol feintiau a chyfluniadau hefyd yn golygu y gellir eu teilwra i gyd-fynd ag amrywiaeth o gymwysiadau, gan eu gwneud yn ddewis amlbwrpas i lawer o ddiwydiannau. Ar y cyfan, mae unedau dwyn pêl bloc gobennydd yn cynnig cyfuniad o gryfder, rhwyddineb defnydd, a gallu i addasu sy'n cyfrannu at eu mabwysiadu'n eang a'u heffeithiolrwydd mewn nifer o gymwysiadau.

RHIF.	d[mm]	A[mm]	H[mm]	H2% 5bmm]	J[mm]	L[mm]
SY 1.11/16 FM	42.863	48	54	107	143.5	187
P2BM 107-TF-AH	36.513	48.8	54	104	137.32	184.15
P2BM 107-TF	36.513	48.8	54	104	137.32	184.15
P2B 40M-TF	40	48.8	54	104	137.32	184.15
P2B 40M-FM	40	48.8	54	104	137.32	184.15
P2B 108-WF	38.1	48.8	54	104	137.32	184.15
P2B 108-TF-AH	38.1	48.8	54	104	137.32	184.15
P2B 108-TF	38.1	48.8	54	104	137.32	184.15
P2B % 7b{1}}RM	38.1	48.8	54	104	137.32	184.15
P2B 108-LF-AH	38.1	48.8	54	104	137.32	184.15
P2B 108-FM	38.1	48.8	54	104	137.32	184.15
P2BM 108-TF-AH	38.1	51.2	53.98	107.95	146.05	189.71
P2BM 108-TF	38.1	51.2	53.98	107.95	146.05	189.71
P2B 45M-TF	45	51.2	53.98	107.95	146.05	189.71
P2B 112-WF	44.45	51.2	53.98	107.95	146.05	189.71
P2B 112-TF-AH	44.45	51.2	53.98	107.95	146.05	189.71
P2B 112-TF	44.45	51.2	53.98	107.95	146.05	189.71
P2B % 7b{1}}RM	44.45	51.2	53.98	107.95	146.05	189.71
P2B 112-FM	44.45	51.2	53.98	107.95	146.05	189.71
P2B 111-TF-AH	42.863	51.2	53.98	107.95	146.05	189.71
P2B 111-TF	42.863	51.2	53.98	107.95	146.05	189.71
P2B % 7b{1}}RM	42.863	51.2	53.98	107.95	146.05	189.71
P2B 111-FM	42.863	51.2	53.98	107.95	146.05	189.71
P2B 110-TF-AH	41.275	51.2	53.98	107.95	146.05	189.71
P2B 110-TF	41.275	51.2	53.98	107.95	146.05	189.71
P2BL 112-WF-AH	44.45	51.2	52.39	106.36	146.05	189.71
P2BL 112-WF	44.45	51.2	52.39	106.36	146.05	189.71
P2BL 112-TF-AH	44.45	51.2	52.39	106.36	146.05	189.71
P2BL 112-TF	44.45	51.2	52.39	106.36	146.05	189.71
P2BL 112-RM	44.45	51.2	52.39	106.36	146.05	189.71
